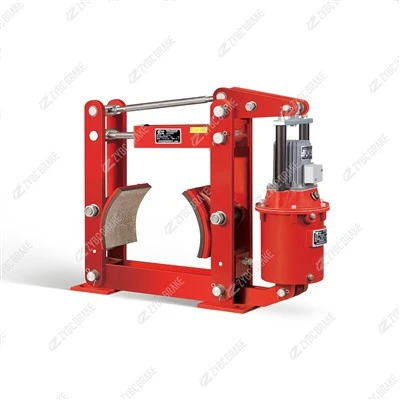

Ταμπονόφρενο σειράς YWZ4(YT1) YWZ4-100/18





1. Ερμηνεία Μοντέλου & Βασική Λειτουργία

Ο κωδικός μοντέλου του YWZ4(YT1)-100/18 αντικατοπτρίζει τη σχεδίαση και τα ταιριαστά εξαρτήματά του, επιτρέποντας τη γρήγορη σύζευξη εξοπλισμού:

Τμήμα Μοντέλου	Εννοια
YWZ4(YT1)	Ταμπονόφρενο 4ης ​​γενιάς-με ταιριαστό ΥΤ1-τύπου ηλεκτρο-υδραυλικό προωθητή (ελατήριο-εμπλοκή, ηλεκτροϋδραυλική απελευθέρωση)
100	Διάμετρος τυμπάνου φρένων: 100 mm (μικρού μεγέθους-τύμπανο για ελαφρά φορτία)
18	Αντιστοιχισμένη παράμετρος προωθητή YT1: 18 υποδηλώνει ονομαστική ώθηση (180 N) και ονομαστική ισχύ

Οι βασικές του λειτουργίες στοχεύουν στην ασφάλεια και τον έλεγχο για ελαφριά-μηχανήματα:

Κανονικό φρενάρισμα: Ομαλή επιβράδυνση ή διακοπή λειτουργίας του μηχανήματος κατά τη διάρκεια της συνήθους λειτουργίας, προσαρμογής σε διακοπτόμενους κύκλους εργασίας.

Διακοπή έκτακτης ανάγκης: Γρήγορη εμπλοκή σε απώλεια ισχύος, αστοχία προωστήρα ή υπερβολική ταχύτητα για την αποφυγή διαφυγής μηχανημάτων και πιθανών κινδύνων.

Διατήρηση στατικού φορτίου: Ασφάλιση ελαφρών φορτίων (π.χ. ανυψωμένα μικρά εξαρτήματα, υλικά μεταφοράς) κατά τη διάρκεια διακοπής λειτουργίας, συντήρησης ή διακοπής ρεύματος.

---

2. Αρχή Εργασίας

Το YWZ4(YT1)-100/18 λειτουργεί σε ααστοχία-αρχή ασφαλείας (ελατήριο-ενεργοποιημένο για φρενάρισμα, ηλεκτρο-υδραυλική ώθηση για απελευθέρωση), διασφαλίζοντας την ασφάλεια ακόμη και σε περίπτωση βλάβης του συστήματος τροφοδοσίας ή ενεργοποίησης. Ο κύκλος εργασίας του περιλαμβάνει τρεις βασικές καταστάσεις:

2.1 Εμπλοκή πέδησης (κατάσταση ασφαλείας)

Όταν το μηχάνημα είναι ακίνητο, σε περίπτωση έκτακτης ανάγκης ή απενεργοποιημένο, τα εσωτερικά ελατήρια συμπίεσης υψηλής τάσης διαστέλλονται για να ωθήσουν προς τα έξω τα παπούτσια φρένων σε σχήμα διπλού τόξου-.

Τα παπούτσια φρένων (επενδυμένα με τριβή 衬片) πιέζουν σφιχτά την εσωτερική επιφάνεια του περιστρεφόμενου τυμπάνου φρένου. Η τριβή μεταξύ του 衬片 και του τυμπάνου δημιουργεί σταθερή ροπή πέδησης, σταματώντας το τύμπανο ή κρατώντας το ακίνητο.

2.2 Αποδέσμευση φρένων (κατάσταση λειτουργίας)

Όταν το μηχάνημα χρειάζεται να λειτουργήσει, ενεργοποιείται ο αντίστοιχος ηλεκτροϋδραυλικός προωθητής YT1-18. Ο προωθητής μετατρέπει την ηλεκτρική ενέργεια σε γραμμική υδραυλική ώθηση (180 N).

Η ώθηση τραβά τον μηχανισμό του μοχλού, συμπιέζοντας τα εσωτερικά ελατήρια και τραβώντας τα παπουτσάκια του φρένου από το τύμπανο-δημιουργώντας ένα διάκενο 0,2–0,4 mm.

Το τύμπανο περιστρέφεται ελεύθερα με τον άξονα του μηχανήματος, επιτρέποντας την κανονική λειτουργία (π.χ. κίνηση μεταφορέα, ανύψωση βαρούλκου).

2.3 Απόκριση έκτακτης ανάγκης (κατάσταση σφάλματος)

Σε περίπτωση απώλειας ισχύος, βλάβης του προωθητήρα ή διακοπής λειτουργίας έκτακτης ανάγκης, η ώθηση του προωθητή εξαφανίζεται αμέσως.

Τα ελατήρια συμπίεσης διαστέλλονται σε λιγότερο από ή ίσο με 0,5 δευτερόλεπτα, ωθώντας τα παπουτσάκια του φρένου να σφίξουν το τύμπανο-πιέζοντας γρήγορα το φρένο για να σταματήσει η μηχανή.

---

3. Δομή πυρήνα & βασικά εξαρτήματα

Το YWZ4(YT1)-100/18 διαθέτει συμπαγή, αρθρωτό σχεδιασμό με τέσσερα κρίσιμα υποσυστήματα, εξισορροπητική αξιοπιστία και ευκολία συντήρησης:

3.1 Συγκρότημα τυμπάνου και παπουτσιών φρένων (Πυρήνας τριβής)

Τύμπανο φρένων: Διάμετρος 100 mm, κατασκευασμένος από γκρι χυτοσίδηρο HT200 με σβησμένη εσωτερική επιφάνεια (σκληρότητα HB 180–220) για αντοχή στη φθορά και απαγωγή θερμότητας. Τοποθετείται στον άξονα του μηχανήματος μέσω σύνδεσης κλειδιού.

Παπούτσια φρένων: Δύο ατσάλινα παπούτσια Q235 σε σχήμα τόξου-με επένδυση από ρητίνη-τριβής 衬片 (συντελεστής τριβής μ Μεγαλύτερος ή ίσος με 0,35). Τα 衬片 είναι καρφωμένα ή βιδωμένα στα παπούτσια για γρήγορη αντικατάσταση χωρίς αποσυναρμολόγηση ολόκληρου του φρένου.

Μεντεσέ & Στήριγμα παπουτσιών: Στήριγμα από χυτοσίδηρο με δακτυλίους-ανθεκτικούς στη φθορά, που διασφαλίζει ότι τα παπούτσια αιωρούνται ομαλά κατά τη διάρκεια της εμπλοκής/απελευθέρωσης για την αποφυγή εμπλοκής.

3.2 Μηχανισμός ενεργοποίησης και ελατηρίου (Πυρήνας ισχύος)

Ταίριασμα YT1-18 Ηλεκτρο-Υδραυλικό Προωστήρα: Παρέχει γραμμική ώθηση 180 N για την απελευθέρωση του φρένου. Ενσωματώνει τριφασικό κινητήρα AC (380V, 50Hz), φυγοκεντρική αντλία και υδραυλικό κύλινδρο, με ονομαστική ισχύ 0,12 kW. Ο προωθητής έχει συμπαγή σχεδιασμό για εύκολη ενσωμάτωση με το σώμα του φρένου.

Ελατήρια Συμπίεσης: Χαλύβδινα ελατήρια 65Mn υψηλής-αντοχής που παρέχουν δύναμη σύσφιξης (1,2–2,0 kN) για εμπλοκή του φρένου. Η προφόρτιση του ελατηρίου είναι ρυθμιζόμενη μέσω ενός παξιμαδιού για να-ρυθμιστεί η ροπή πέδησης.

Μηχανισμός Μοχλού: Ελαφρύς αλλά άκαμπτοι μοχλοί από χάλυβα που μεταδίδουν αποτελεσματικά την ώθηση του προωθητή, εξασφαλίζοντας ομαλή απελευθέρωση του φρένου χωρίς παραμόρφωση.

3.3 Στοιχεία ασφάλειας και ελέγχου (Πυρήνας Ελέγχου)

Διακόπτες ορίων: Προαιρετικοί αισθητήρες θέσης (ένας για "εμπλακεί", ένας για "απελευθέρωση") που στέλνουν σήματα στο PLC του μηχανήματος. Αυτό επιτρέπει τον έλεγχο μπλοκαρίσματος (η μηχανή ξεκινά μόνο όταν ελευθερωθεί το φρένο).

Βίδες ρύθμισης διάκενου: Τοποθετημένα στο στήριγμα του παπουτσιού, επιτρέπουν την ακριβή ρύθμιση της απόστασης του φρένου (0,2–0,4 mm) για να διατηρείται σταθερή η απόδοση κατά τη φθορά.

Μοχλός χειροκίνητης απελευθέρωσης: Μηχανικός μοχλός στον προωστήρα για χειροκίνητη απελευθέρωση πέδησης κατά την απώλεια ισχύος, διευκολύνοντας τη συντήρηση και την επαναφορά έκτακτης ανάγκης.

3.4 Στοιχεία στερέωσης και προστασίας (πυρήνας αντοχής)

Σταθερή βάση στήριξης: Μια χαλύβδινη βάση με τρύπες με σχισμές για οριζόντια/κάθετη ρύθμιση ±5 mm, που απλοποιεί την ευθυγράμμιση με το τύμπανο του φρένου κατά την εγκατάσταση.

Κάλυμμα σκόνης: Κάλυμμα από λαμαρίνα με προστασία IP54, που προστατεύει τα εσωτερικά εξαρτήματα από ελαφριά σκόνη και πιτσίλισμα νερού.

Αντιδιαβρωτική επίστρωση: Επίστρωση εποξειδικής ρητίνης (60–80 μm) σε εξωτερικά μεταλλικά μέρη για αντοχή στη σκουριά και την ήπια υγρασία.

---

4. Βασικά Χαρακτηριστικά & Πλεονεκτήματα

Το YWZ4(YT1)-100/18 ξεχωρίζει για τη συμπαγή του, την αξιοπιστία και την οικονομική του απόδοση, με βασικά πλεονεκτήματα:

4.1 Αποτυχία-Ασφαλής σχεδιασμός ασφάλειας

Η δομή με εμπλοκή με ελατήριο-διασφαλίζει το αυτόματο φρενάρισμα σε περίπτωση αστοχίας ισχύος ή ώθησης, εξαλείφοντας τον κίνδυνο διαφυγής των μηχανημάτων-κρίσιμο για ελαφρύ-ανυψωτικό και μεταφορικό εξοπλισμό.

4.2 Compact & Space-Εξοικονόμηση

Η μικρή διάμετρος τυμπάνου (100 mm) και ο ενσωματωμένος σχεδιασμός φρένων{1}}το καθιστούν κατάλληλο για μηχανήματα με περιορισμένο χώρο εγκατάστασης (π.χ. μίνι βαρούλκα, τύμπανα ουράς μεταφορέων).

4.3 Εύκολη εγκατάσταση και συντήρηση

Τα αρθρωτά εξαρτήματα (αντικαταστάσιμο 衬片, αποσπώμενος προωθητής) και η ρυθμιζόμενη βάση απλοποιούν-την εγκατάσταση και την ευθυγράμμιση του ιστότοπου.

Η τριβή 衬片 μπορεί να αντικατασταθεί σε λιγότερο από ή ίσο με 15 λεπτά, μειώνοντας τον χρόνο διακοπής λειτουργίας και το κόστος συντήρησης.

4.4 Σταθερή απόδοση πέδησης

Η τριβή με βάση τη ρητίνη- 衬片 διατηρεί σταθερό συντελεστή τριβής (μ Μεγαλύτερος ή ίσος με 0,35) σε θερμοκρασίες (-10 μοίρες έως 80 μοίρες), εξασφαλίζοντας σταθερή ροπή πέδησης (40–80 N・m).

Το τύμπανο φρένων HT200 έχει καλή διάχυση θερμότητας, αποφεύγοντας το θερμικό ξεθώριασμα κατά τη διάρκεια συχνών σύντομων{1}}φρεναρισμών.

4.5 Κόστος-Αποτελεσματικό και ευέλικτο

Το χαμηλό κόστος αρχικής αγοράς και συντήρησης το καθιστά μια οικονομική επιλογή για βιομηχανικές εφαρμογές μικρής-κλίμακας.

Συμβατό με διάφορα ελαφριά μηχανήματα (μίνι βαρούλκα, ελαφροί μεταφορείς, μικροί γερανοί φλόκων) λόγω ευέλικτης τοποθέτησης.

---

5. Τυπικές εφαρμογές

Το YWZ4(YT1)-100/18 χρησιμοποιείται ευρέως σε ελαφρά βιομηχανικά σενάρια:

Μίνι Βαρούλκα & Ανυψωτικά: Φρένα ασφαλείας για ηλεκτρικά μίνι βαρούλκα σε εργαστήρια, αποθήκες και μικρά εργοτάξια-που συγκρατούν με ασφάλεια ανυψωμένα φορτία (300 kg–3 τόνους).

Μεταφορείς φωτός: Φρένα για μικρούς ιμάντα μεταφοράς και κυλινδρικούς μεταφορείς σε κέντρα logistics, εργοστάσια επεξεργασίας τροφίμων και εργαστήρια-που εμποδίζουν την αντίστροφη κίνηση σε μικρές κλίσεις.

Μικρά Μηχανολογικά Συστήματα Μεταφοράς: Φρένα για μικρά κιβώτια ταχυτήτων, ανεμιστήρες και αντλίες-που ελέγχουν την ταχύτητα και σταματούν γρήγορα κατά τη διάρκεια σφαλμάτων για την προστασία του εξοπλισμού.

Μίνι Γερανοί: Φρένα ασφαλείας για φορητούς γερανούς φλόκων και μικρούς γερανούς γερανού σε μικρά εργαστήρια-που παρέχουν αξιόπιστη πέδηση για ελαφρά φορτία (λιγότερο ή ίσο με 5 τόνους).
