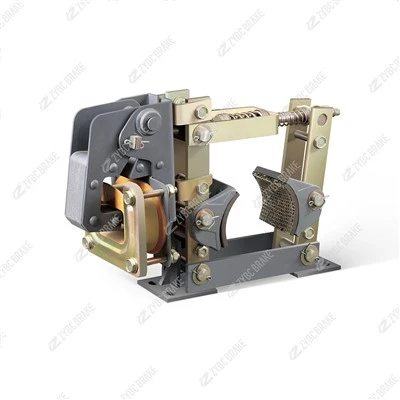

Υψηλής ποιότητας ηλεκτρομαγνητικά τύμπανα της σειράς TJ2

ΟΣειρά TJ2είναι μια σειρά βιομηχανικών-ηλεκτρομαγνητικών τυμπάνων φρένων βιομηχανικής ποιότητας που έχουν σχεδιαστεί για ελαφριά-έως-μεσαία περιστρεφόμενα μηχανήματα-συμπεριλαμβανομένων μικρών γερανών (απόκρουση, σταθμός εργασίας), μίνι βαρούλκων, μεταφορέων, μηχανών συσκευασίας και κλωστοϋφαντουργικού εξοπλισμού. Ορίζεται από αυτήνηλεκτρομαγνητική ενεργοποίηση(το ηλεκτρικό ρεύμα δημιουργεί μαγνητική δύναμη για την πέδηση) καιδομή τριβής-τύμπανου, αυτή η σειρά παρέχει αξιόπιστη δυναμική επιβράδυνση, στατική συγκράτηση φορτίου και αστοχία-ασφαλή διακοπή έκτακτης ανάγκης. Είναι ιδιαίτερα κατάλληλο για περιβάλλοντα όπου η συμπαγής σχεδίαση, η γρήγορη απόκριση και η απλή ηλεκτρική ενσωμάτωση έχουν προτεραιότητα (π.χ. εργαστήρια, μικρά εργοστάσια, εγκαταστάσεις logistics). Καλύπτοντας διαμέτρους τυμπάνου από 100–300 mm και εξόδους ροπής από 30–500 N·m, η σειρά TJ2 καλύπτει τις ανάγκες εφαρμογών χαμηλού{10}}έως{11}}μέτριου φορτίου (0,1–10 τόνοι), ενώ προσφέρει{14}οικονομική{14}αποτελεσματικότητα και εύκολη συντήρηση. Παρακάτω είναι μια λεπτομερής ανάλυση των χαρακτηριστικών της σειράς, της δομής του πυρήνα, της αρχής λειτουργίας, των βασικών χαρακτηριστικών, των τυπικών εφαρμογών και των τεχνικών προδιαγραφών:

1. Επισκόπηση σειράς & βασική λειτουργία

Η σειρά TJ2 ακολουθεί τη σύμβαση ονομασίας "TJ" (T=Electromagnetic, J=Drum-style braking) και είναι βελτιστοποιημένη για ελαφριά βιομηχανικά σενάρια. Οι βασικές του λειτουργίες ευθυγραμμίζονται με τις ανάγκες ασφάλειας και λειτουργίας για μηχανήματα μικρής-κλίμακας:

Δυναμική πέδηση: Επιβράδυνση ή διακοπή εξοπλισμού χαμηλής-αδράνειας (π.χ. μικροί μεταφορικοί ιμάντες, μίνι βαρούλκα) με ελεγχόμενη ροπή για την αποφυγή ταλάντευσης του φορτίου ή μηχανικού χτυπήματος.

Συγκράτηση στατικού φορτίου: Ασφάλιση ελαφρών φορτίων (π.χ. εργαλεία, μικρά εξαρτήματα) στη θέση τους κατά τη διάρκεια παύσεων, συντήρησης ή κατάστασης απενεργοποίησης-.

Φρενάρισμα έκτακτης ανάγκης: Αυτόματη εμπλοκή σε απώλεια ρεύματος ή ηλεκτρικές βλάβες για την αποφυγή διαφυγής του εξοπλισμού-κρίσιμης σημασίας για την ασφάλεια του χειριστή και την προστασία ευαίσθητων εξαρτημάτων (π.χ. υλικά συσκευασίας).

Η σειρά περιλαμβάνει διαμορφώσεις μονό-παπούτσι (ελαφρύ-καθήκον) και διπλό-παπούτσι (μεσαίο-καθήκον), διασφαλίζοντας συμβατότητα με διαφορετικά μεγέθη μηχανημάτων και απαιτήσεις φορτίου.

2. Δομή πυρήνα & βασικά εξαρτήματα

Η σειρά TJ2 διαθέτει έναν απλοποιημένο, συμπαγή σχεδιασμό προσαρμοσμένο στην ηλεκτρομαγνητική ενεργοποίηση, με τέσσερα ενσωματωμένα υποσυστήματα:

2.1 1. Μονάδα ηλεκτρομαγνητικής ενεργοποίησης (Πυρήνας ισχύος)

Η μονάδα μετατρέπει την ηλεκτρική ενέργεια σε μαγνητική δύναμη για την ενεργοποίηση της εμπλοκής/απελευθέρωσης του φρένου, που περιλαμβάνει:

Πηνίο ηλεκτρομαγνήτη: Χάλκινο-πηνίο τυλιγμένο (μονωμένο με ανθεκτικό στη θερμότητα-σμάλτο) σχεδιασμένο για τροφοδοτικά AC ή DC (κοινές ονομασίες: 220V AC, 380V AC, 24V DC). Όταν ενεργοποιείται, δημιουργεί ένα μαγνητικό πεδίο που έλκει έναν κινητό οπλισμό.

Armature & Linkage: Ένας-οπλισμός από χάλυβα χαμηλής περιεκτικότητας σε άνθρακα (υψηλή μαγνητική διαπερατότητα) συνδεδεμένος σε μοχλό σύνδεσης. Η μαγνητική δύναμη έλκει τον οπλισμό, ο οποίος με τη σειρά του δρα στα παπουτσάκια του φρένου για να ελέγξει την εμπλοκή.

Επιστροφή Άνοιξη: Ένα μικρό ελατήριο τάνυσης που επαναφέρει τον οπλισμό στη θέση "εμπλακεί το φρένο" όταν το πηνίο είναι απενεργοποιημένο-επιτρέποντας την ασφαλή λειτουργία αστοχίας-.

2.2 2. Συγκρότημα πέδησης τυμπάνου (πυρήνας τριβής)

Το συγκρότημα διασυνδέεται με το περιστρεφόμενο τύμπανο του μηχανήματος για να δημιουργήσει δύναμη πέδησης, συμπεριλαμβανομένων:

Παπούτσια φρένων: Μονά ή διπλά τοξοειδή παπούτσια από ελαφρύ όλκιμο σίδηρο QT350 (για ελαχιστοποίηση της αδράνειας). Τα ελαφριά-μοντέλα χρησιμοποιούν ένα μόνο παπούτσι για απόδοση χώρου. Τα μεσαία-μοντέλα χρησιμοποιούν δύο παπούτσια για ισορροπημένη ροπή.

Επενδύσεις τριβής: Σύνθετα υλικά με βάση τη ρητίνη- (μ Μεγαλύτερο ή ίσο με 0,38) με αντοχή στη θερμότητα έως 280 μοίρες. Οι επενδύσεις είναι κολλημένες ή καρφιτσωμένες στα παπούτσια, προσφέροντας χαμηλή φθορά και χαμηλό θόρυβο-κρίσιμο για εσωτερικά εργαστήρια ή εγκαταστάσεις συσκευασίας.

Συμβατότητα τυμπάνων: Σχεδιασμένο για τυπικά τύμπανα μικρής-διαμέτρου (100–300 mm εξωτερική διάμετρος, 8–15 mm πάχος, υλικό: χάλυβας 45# ή χυτοσίδηρος). Τα ρυθμιζόμενα στηρίγματα παπουτσιών φιλοξενούν παραλλαγές ευθυγράμμισης τυμπάνου ±2 mm, απλοποιώντας την εγκατάσταση.

2.3 3. Αποτυχία-Ασφαλής μηχανισμός (Πυρήνας ασφαλείας)

Ένα ενσωματωμένο-χαρακτηριστικό που βασίζεται στη σχεδίαση "απ-ενεργοποιημένης ενεργοποίησης" της ηλεκτρομαγνητικής ενεργοποίησης:

Όταν το πηνίο ηλεκτρομαγνήτη είναιενεργοποιημένος(κανονική λειτουργία), η μαγνητική δύναμη υπερνικά το ελατήριο επιστροφής, τραβώντας τον οπλισμό και τραβώντας τα παπουτσάκια του φρένου-απελευθερώνοντας το τύμπανο.

Όταν το πηνίο είναιαπο-ενεργοποιημένος(απώλεια ρεύματος, ηλεκτρική βλάβη), το ελατήριο επιστροφής τραβά αμέσως τον οπλισμό προς τα πίσω, πιέζοντας τα παπούτσια στο τύμπανο για να κλειδώσει ο άξονας. Αυτή η σχεδίαση "αποτυχίας-ασφαλούς εμπλοκής" διασφαλίζει ότι δεν απαιτείται εξωτερική ισχύς για το φρενάρισμα έκτακτης ανάγκης.

2.4 4. Στοιχεία προσαρμογής και προστασίας (πυρήνας αντοχής)

Ρυθμιστές κενού φρένων: Οι έκκεντροι πείροι ή οι βίδες με σπείρωμα στη σύνδεση του παπουτσιού επιτρέπουν στους χειριστές να-ρυθμίσουν το διάκενο μεταξύ παπουτσιών και τυμπάνου (βέλτιστο: 0,2–0,4 mm) για να αντισταθμίσουν τη φθορά της επένδυσης. Δεν απαιτούνται ειδικά εργαλεία, κάτι που απλοποιεί τη-συντήρηση του ιστότοπου.

Μόνωση & Απαγωγή Θερμότητας: Το πηνίο ηλεκτρομαγνήτη είναι ενθυλακωμένο σε ανθεκτική στη θερμότητα-εποξειδική ρητίνη (μόνωση κατηγορίας H) για την αποφυγή υπερθέρμανσης κατά τη συνεχή λειτουργία. Οι σχισμές αερισμού στο περίβλημα του πηνίου ενισχύουν τη διάχυση θερμότητας, παρατείνοντας τη διάρκεια ζωής του πηνίου.

Βασική Προστασία του Περιβάλλοντος: Το περίβλημα του φρένου είναι επικαλυμμένο με εποξειδικό αστάρι πάχους 50μm-για αντοχή στη σκόνη και την ήπια υγρασία (κατηγορία προστασίας IP54), κατάλληλο για χρήση σε εσωτερικούς χώρους. Διατίθενται προαιρετικές αναβαθμίσεις IP65 για ημι-εξωτερικές εφαρμογές (π.χ. στεγασμένες αποθήκες).

3. Αρχή Εργασίας

Η σειρά TJ2 λειτουργεί με έναν απλό κύκλο ηλεκτρομαγνητικής βλάβης-ασφαλούς, ευθυγραμμισμένο με τη λειτουργία μηχανημάτων ελαφριάς- έως-μέτριας λειτουργίας:

3.1 1. Αποδέσμευση φρένων (Κανονική λειτουργία)

Όταν ενεργοποιείται το μηχάνημα (π.χ. ένας μικρός γερανός φλόκων), παρέχεται ηλεκτρική ισχύς στο πηνίο ηλεκτρομαγνήτη του φρένου TJ2.

Το ενεργοποιημένο πηνίο δημιουργεί ένα μαγνητικό πεδίο που έλκει τον οπλισμό, τραβώντας τον ενάντια στην τάση του ελατηρίου επιστροφής.

Η κίνηση του οπλισμού οδηγεί τη σύνδεση του μοχλού, τραβώντας τα παπουτσάκια του φρένου μακριά από το περιστρεφόμενο τύμπανο και δημιουργώντας ένα μικρό κενό. Το τύμπανο (που συνδέεται με τον άξονα του μηχανήματος) περιστρέφεται ελεύθερα, επιτρέποντας την ανύψωση, τη μεταφορά ή τη συσκευασία.

3.2 2. Εμπλοκή πέδησης (Ελεγχόμενη στάση/κράτημα)

Ελεγχόμενη στάση: Για να επιβραδύνει ή να σταματήσει το μηχάνημα, το σύστημα ελέγχου μειώνει ή διακόπτει την παροχή ρεύματος στο πηνίο ηλεκτρομαγνήτη. Η μαγνητική δύναμη εξασθενεί και το ελατήριο επιστροφής αρχίζει να τραβάει τον οπλισμό προς τα πίσω.

Η σύνδεση σπρώχνει τα παπούτσια του φρένου πάνω στο περιστρεφόμενο τύμπανο, δημιουργώντας ροπή τριβής (30–500 N·m) που επιβραδύνει το τύμπανο σε ακινητοποίηση σε λιγότερο από ή ίσο με 1,0 δευτερόλεπτο (κάτω από ονομαστικό φορτίο)-αποφεύγοντας την αστάθεια του φορτίου.

Στατική Κράτηση: Για παύσεις στο μέσο-κύκλου (π.χ. κρατώντας ένα μικρό μέρος σε έναν σταθμό εργασίας), το πηνίο απενεργοποιείται πλήρως. Το ελατήριο επαναφοράς κρατά τα παπούτσια δεσμευμένα, εφαρμόζοντας αρκετή ροπή για να συγκρατεί το φορτίο με ασφάλεια χωρίς να καταναλώνει ισχύ.

3.3 3. Φρενάρισμα έκτακτης ανάγκης (Απώλεια/Σφάλμα ισχύος)

Σε περίπτωση ξαφνικής απώλειας ρεύματος (π.χ. διακοπή εργαστηρίου) ή ηλεκτρικής βλάβης (π.χ. βραχυκύκλωμα πηνίου), το πηνίο ηλεκτρομαγνήτη χάνει αμέσως όλο το ρεύμα.

Το ελατήριο επιστροφής ενεργοποιεί πλήρως τον οπλισμό μέσα σε χιλιοστά του δευτερολέπτου (λιγότερο από ή ίσο με 0,5 δευτερόλεπτα), χτυπώντας τα παπούτσια στο τύμπανο για να κλειδώσει ο άξονας. Το φρένο σταματά αμέσως το μηχάνημα, αποτρέποντας πτώση φορτίου, συγκρούσεις ή ζημιές σε ευαίσθητα προϊόντα (π.χ. συσκευασμένα προϊόντα).

4. Βασικά χαρακτηριστικά της σειράς TJ2

Η σειρά TJ2 ξεχωρίζει για την καταλληλότητά της σε σενάρια ελαφριάς-έως-μεσαίας χρήσης, με βασικά πλεονεκτήματα:

4.1 1. Συμπαγής και ελαφρύς σχεδιασμός

Με βάρος μόλις 3–15 kg (ανάλογα με το μοντέλο) και με δομή χαμηλού προφίλ (ύψος μικρότερο ή ίσο με 150 mm), το φρένο ταιριάζει σε στενούς χώρους-ιδανικό για μικρά μηχανήματα (π.χ. μίνι βαρούλκα, επιτραπέζιες μηχανές συσκευασίας) όπου ο χώρος εγκατάστασης είναι περιορισμένος.

4.2 2. Γρήγορη ηλεκτρική απόκριση

Η ηλεκτρομαγνητική ενεργοποίηση επιτρέπει την ταχεία απελευθέρωση (λιγότερο από ή ίσο με 0,3 δευτερόλεπτα) και την εμπλοκή (λιγότερο από ή ίσο με 0,5 δευτερόλεπτα)-κρίσιμα για μηχανήματα με σύντομους χρόνους κύκλου (π.χ., μεταφορείς συσκευασίας υψηλής-ταχύτητας) που απαιτούν συχνή εκκίνηση{6}.

4.3 3. Απλή ενοποίηση και χαμηλό κόστος

Χωρίς περίπλοκα πνευματικά/υδραυλικά συστήματα-μόνο απευθείας ηλεκτρική σύνδεση με τον πίνακα ελέγχου του μηχανήματος (συμβατό με τυπικά PLC ή χειριστήρια ρελέ).

Τα απλοποιημένα εξαρτήματα (λιγότερα κινούμενα μέρη από τα υδραυλικά/πνευματικά φρένα) μειώνουν το αρχικό κόστος και μειώνουν-τα έξοδα μακροπρόθεσμης συντήρησης.

4.4 4. Χαμηλές απαιτήσεις συντήρησης

Οι επενδύσεις τριβής μπορούν να αντικατασταθούν σε λιγότερο από ή ίσο με 15 λεπτά με βασικά εργαλεία και η ρύθμιση του διακένου φρένων διαρκεί λιγότερο από 5 λεπτά.

Το πηνίο ηλεκτρομαγνήτη (μόνωση κλάσης H) έχει διάρκεια ζωής μεγαλύτερη από ή ίση με 10.000 ώρες υπό κανονική λειτουργία, χωρίς να απαιτείται τακτική συντήρηση εκτός από οπτικές επιθεωρήσεις.

4.5 5. Συμμόρφωση με την ασφάλεια

Πληροί τα παγκόσμια πρότυπα για ελαφρά{0}}βιομηχανικά φρένα, συμπεριλαμβανομένωνGB/T 10435-2007(Κινεζικά πρότυπα ηλεκτρομαγνητικών τυμπάνων φρένων),IEC 60034(ηλεκτρική ασφάλεια κινητήρα και φρένων), καιCE(Οδηγία της ΕΕ για τα μηχανήματα). Είναι επίσης συμβατό με RoHS-για χρήση σε ηλεκτρονικά είδη ή εγκαταστάσεις που σχετίζονται με τρόφιμα-.

5. Τυπικές εφαρμογές

Η σειρά TJ2 έχει σχεδιαστεί για ελαφρύ βιομηχανικό εξοπλισμό, με βασικές θήκες χρήσης:

Μικροί Γερανοί & Ανυψωτικά: Γερανοί φρέζας (ανύψωση εργαλείων συνεργείου), γερανοί σταθμών εργασίας (χειρισμός εξαρτημάτων γραμμής συναρμολόγησης) και μίνι ηλεκτρικοί ανυψωτήρες (εργασίες συντήρησης) χωρητικότητας 0,1–5 τόνων.

Μεταφορείς φωτός: Μεταφορικοί ιμάντες σε γραμμές συσκευασίας (τρόφιμα, ηλεκτρονικά είδη), μικροί κυλινδρικοί μεταφορείς (διαλογή logistics) και εναέριοι μεταφορείς (εργοστάσια κλωστοϋφαντουργίας).

Μίνι Βαρούλκα: Ηλεκτρικά βαρούλκα χειρός (επισκευή αυτοκινήτου, εκτόξευση σκαφών) και σταθερά μίνι βαρούλκα (τράβηγμα ελαφρού φορτίου Λιγότερο ή ίσο με 3 τόνους).

Ελαφριά Μηχανήματα: Μηχανές συσκευασίας (σφράγιση, επισήμανση), κλωστοϋφαντουργικά μηχανήματα (νηματοποίηση, ύφανση), μικροί αναμικτήρες (μπογιές, πρόσθετα τροφίμων) και βοηθητικός εξοπλισμός τρισδιάστατης εκτύπωσης.
