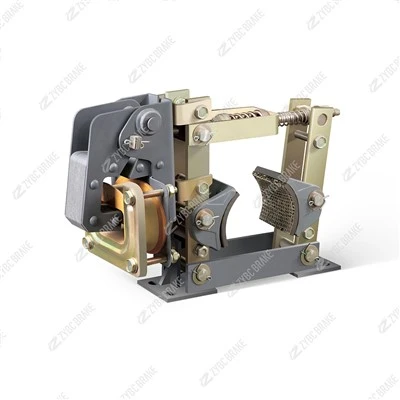

TJ2-100/100 Electromagnetic Drum Brakes

TJ2-100/100 Electromagnetic Drum Brakes

Το TJ2-100/100 είναι ακανονικά κλειστό ηλεκτρομαγνητικό τύμπανο συστολής ACαπό τη σειρά TJ2, συνδυάζεται με διάμετρο τυμπάνου φρένων 100 mm και υποστηρίζει ηλεκτρομαγνήτη MZD1-100 μονοφασικού-εναλλασσόμενου ρεύματος. Είναι μια κλασική μονάδα πέδησης ασφαλούς αστοχίας που χρησιμοποιείται ευρέως για περιορισμό ταχύτητας, στατικό κράτημα και έκτακτη διακοπή συστημάτων μετάδοσης κίνησης σε εξοπλισμό ανύψωσης, μεταλλουργίας, εξόρυξης, κατασκευής και μεταφοράς.

Ορισμός μοντέλου:

TJ2=AC ηλεκτρομαγνητική σειρά τυμπάνων φρένων.

Πρώτη 100=Διάμετρος τυμπάνου φρένου 100 mm.

Δεύτερη 100=Αντιστοιχισμένη προδιαγραφή ηλεκτρομαγνήτη MZD1-100.

2. Αρχή λειτουργίας (Αποτυχία-Ασφαλές ελατήριο-Πεδισμένο, απελευθέρωση ηλεκτρομαγνήτη)

Κατάσταση πέδησης (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ / Απενεργοποίηση έκτακτης ανάγκης-):

Όταν ο ηλεκτρομαγνήτης χάνει ισχύ, δεν δημιουργείται μαγνητική έλξη. Τα προφορτωμένα κύρια ελατήρια συμπίεσης σπρώχνουν δύο βραχίονες φρένου προς τα έξω, αναγκάζοντας τα πριτσίνια παπουτσιών φρένων με επενδύσεις τριβής να σφίγγουν σφιχτά γύρω από την εξωτερική επιφάνεια του τυμπάνου του φρένου. η ροπή τριβής κλειδώνει το τύμπανο και σταματά την περιστροφή του άξονα αυτόματα (σχεδιασμός πυρήνα ασφαλείας: διακοπή ρεύματος=αυτόματη πέδηση).

Κατάσταση απελευθέρωσης (Power ON):

Το μονοφασικό-εναλλασσόμενο ρεύμα ενεργοποιεί τον ηλεκτρομαγνήτη MZD1-100 για να παράγει μαγνητική έλξη, ξεπερνώντας την προφόρτιση του ελατηρίου για να τραβήξει τους βραχίονες των φρένων. Τα παπούτσια φρένων χωρίζονται από την επιφάνεια του τυμπάνου, σχηματίζεται διάκενο μεταξύ επένδυσης και τυμπάνου, ο εξοπλισμός λειτουργεί ελεύθερα.

Το διάκενο πέδησης και η προφόρτιση του ελατηρίου μπορούν-να ρυθμιστούν με ακρίβεια μέσω της βίδας ρύθμισης στο μοχλό του φρένου για να αντισταθμιστεί η φθορά της επένδυσης λόγω τριβής.

3. Βασικά Δομικά Χαρακτηριστικά & Προϊόντα

Άκαμπτη δομή σκελετού από χάλυβα: Ο βραχίονας του φρένου, η βάση και οι άξονες περιστροφής είναι κατασκευασμένοι από υψηλής-χυτός χάλυβας/ανθρακοχάλυβας υψηλής αντοχής, υψηλής μηχανικής ακαμψίας και αντι-παραμόρφωσης υπό συχνές εναλλασσόμενες φορτίσεις.

Πιτσινωτή επένδυση τριβής: Τυπική επένδυση παπουτσιών φρένων χωρίς-αμιαντό, εύκολη αντικατάσταση-στο χώρο χωρίς πλήρη αποσυναρμολόγηση του φρένου. προαιρετικά διαθέσιμα οικολογικά-μαξιλάρια χωρίς αμίαντο-.

Ηλεκτρομαγνήτης AC χαμηλού-θορύβου: Η ηλεκτρομαγνητική βαλβίδα MZD1-μονοφασική-100 AC διαθέτει σταθερή δύναμη αναρρόφησης, χαμηλό θόρυβο λειτουργίας και απλή επιτόπια θέση σε λειτουργία.

Εσωτερική αποτυχία-ασφαλής σχεδίαση: Η πέδηση με ελατήριο-διασφαλίζει άμεσο κλείδωμα σε περίπτωση διακοπής ρεύματος, αποφυγή πτώσης φορτίου ή μηχανικών ατυχημάτων για ανυψωτικό εξοπλισμό.

Συμπαγής διάταξη: Μικρή συνολική διάσταση για εύκολη εγκατάσταση στον άξονα του κινητήρα ή στον άξονα μειωτήρα υψηλής-ταχύτητας (μικρή θέση ροπής για εξοικονόμηση κόστους).

4. Βασικές Τεχνικές Παράμετροι TJ2-100/100

表格

5. Επιτρεπόμενες συνθήκες περιβάλλοντος λειτουργίας

Θερμοκρασία περιβάλλοντος: -20 βαθμοί ~ +50 βαθμοί

Σχετική υγρασία αέρα: Μικρότερη ή ίση με 90% (χωρίς συμπύκνωση δρόσου)

Τροφοδοτικό: Μονοφασικό-AC 380V, 50Hz; επιτρεπόμενη διακύμανση τάσης ±15%

Περιβάλλον: Χωρίς εκρηκτικά αέρια, διαβρωτικούς ατμούς ή αγώγιμη σκόνη που καταστρέφουν τη μόνωση και τα μεταλλικά μέρη. προσαρμοσμένη αντιδιαβρωτική έκδοση για εργαστήριο με υγρασία και σκόνη κατόπιν αιτήματος.

6. Κύρια Πεδία Εφαρμογής

• Ανυψωτικά μηχανήματα: Μικροί γερανοί, ηλεκτρικά ανυψωτικά, βαρούλκα για την αποφυγή ολίσθησης του φορτίου κατά τη διακοπή ρεύματος.
• Εξοπλισμός μεταφοράς: Μεταφορικοί ιμάντες, ανελκυστήρες με κουβάδες για αντιστάθμιση-διαφυγής.
• Μεταλλουργία & εξόρυξη: Μικροί κυλίνδρους, επιβράδυνση βοηθητικού κιβωτίου ταχυτήτων & στατικό κράτημα.
• Μηχανήματα κατασκευής: Βοηθητικό φρενάρισμα μίνι πυργογερανού, εξοπλισμός μικρού τυλίγματος.
