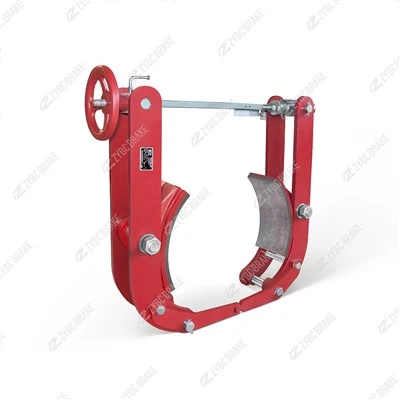

Σειρά TYW με ποδαρικό υδραυλικό τύμπανο φρένων: Μέθοδοι εγκατάστασης και ταιριαστά αξεσουάρ





1. Μέθοδοι Εγκατάστασης

Υδραυλικά τύμπανα φρένα που λειτουργούν με βάση τα πόδια της σειράς TYWκάθετη τοποθέτηση προωθητή ως στάνταρ, η οριζόντια πλευρική τοποθέτηση μπορεί να προσαρμοστεί για εξοπλισμό με περιορισμένο κατακόρυφο χώρο. Οι διαστάσεις τοποθέτησης συμμορφώνονται με τα γενικά πρότυπα της μηχανολογικής βιομηχανίας, εναλλάξιμα με συμβατικά ηλεκτρο-υδραυλικά φρένα τυμπάνου της ίδιας διαμέτρου τυμπάνου.

Τυπική κάθετη εγκατάσταση

Στερεώστε τη βάση του χυτού φρένου σταθερά σε ένα επίπεδο άκαμπτο στήριγμα με μπουλόνια υψηλής- αντοχής. Βεβαιωθείτε ότι δύο παπουτσάκια φρένων είναι συμμετρικά κατανεμημένα και στις δύο πλευρές του τυμπάνου του φρένου και ο κεντρικός άξονας του πλαισίου του φρένου είναι ομοαξονικός με το τύμπανο για να αποφευχθεί η έκκεντρη τριβή, η τοπική υπερθέρμανση και η ανομοιόμορφη τριβή των επενδύσεων τριβής.

Τοποθετήστε τον ταιριαστό υδραυλικό κύλινδρο κάθετα προς τα πάνω στον βραχίονα του φρένου. Διατηρήστε τη ράβδο ώθησης του εμβόλου να κινείται ευθεία χωρίς παραμόρφωση για να παράγει σταθερή υδραυλική ώθηση όταν πατάτε το πεντάλ του ποδιού.

Ο ενσωματωμένος-σύνδεσμος ίσης-εξισορροπητικής συσκευής διατηρεί αυτόματα ομοιόμορφη απόσταση μεταξύ των επενδύσεων τριβής και του τυμπάνου και στις δύο πλευρές, μειώνοντας τη συχνή χειροκίνητη ρύθμιση και αποτρέποντας τη μονόπλευρη σύρσιμο του παπουτσιού.

Κρατήστε αρκετό περιβάλλοντα χώρο για αντικατάσταση επένδυσης, ρύθμιση ροπής πέδησης και καθημερινή επιθεώρηση. Το συγκρότημα υδραυλικού πεντάλ ποδιού πρέπει να στερεωθεί στην πλατφόρμα λειτουργίας με εύκολη πρόσβαση από τους χειριστές.

Προαιρετική οριζόντια πλάγια τοποθέτηση

Κατάλληλο για συμπαγείς μηχανισμούς και εξοπλισμό τρόλεϊ με στενό κατακόρυφο ύψος. Γυρίστε το συγκρότημα του βραχίονα φρένου και τοποθετήστε το φρένο πλευρικά γύρω από το τύμπανο του φρένου, κάτι που απαιτεί προσαρμοσμένους βραχίονες μετάβασης. Μετά την εγκατάσταση, ελέγξτε την ελαστικότητα του ελατηρίου επαναφοράς κυλίνδρου για να αποφύγετε ατελές φρενάρισμα ή αργή απελευθέρωση.

Βασικές απαιτήσεις εγκατάστασης

Όλα τα σημεία περιστροφής μεντεσέδων είναι εξοπλισμένα με-αυτολιπαντικά ρουλεμάν χωρίς συντήρηση. δεν απαιτείται τακτική λίπανση μετά την εγκατάσταση.

Αφαιρέστε καλά το λάδι, τη σκουριά και τη σκόνη στην επιφάνεια του τυμπάνου του φρένου πριν από τη θέση σε λειτουργία. Η μόλυνση του λαδιού θα μειώσει απότομα τον συντελεστή τριβής.

Ρυθμίστε την προ-συμπίεση του ελατηρίου του κύριου φρένου μέσω παξιμαδιών ρύθμισης για να ρυθμίσετε την απαιτούμενη ροπή πέδησης.

Αρχή λειτουργίας: Κατεβάστε το πεντάλ του ποδιού για να σπρώξετε το υδραυλικό λάδι στον κύλινδρο, το οποίο ξεπερνά τη δύναμη του ελατηρίου για να ανοίξει τα παπούτσια φρένων και να απελευθερωθεί το φρένο. αφήστε το πεντάλ, η υδραυλική πίεση πέφτει και το κύριο ελατήριο σφίγγει το τύμπανο για φρενάρισμα.

Τοποθετήστε υδραυλικούς αγωγούς χωρίς αιχμηρές στροφές για να αποτρέψετε την απόφραξη της ροής λαδιού. αποφύγετε το υπερβολικό μήκος του αγωγού που προκαλεί καθυστερημένη απόκριση πέδησης.

2. Τυπικά αξεσουάρ που ταιριάζουν

Βασικά Λειτουργικά Υποστηρικτικά Εξαρτήματα

Συγκρότημα υδραυλικού πεντάλ ποδιού Αποκλειστική χειροκίνητη υδραυλική μονάδα ισχύος, εξοπλισμένη με δοχείο αποθήκευσης λαδιού, κεντρικό κύλινδρο και ελατήριο επαναφοράς, παρέχοντας υδραυλική ισχύ για το άνοιγμα των φρένων.

Slave Hydraulic CylinderDriving εξάρτημα εγκατεστημένο στο πλαίσιο του φρένου, μετατρέποντας την υδραυλική πίεση σε γραμμική ώθηση για την ενεργοποίηση των βραχιόνων πέδησης.

Υδραυλική σωλήνωση υψηλής-πίεσης και γρήγορες συνδέσεις Συνδέστε τον κύριο κύλινδρο του πεντάλ και τον κύλινδρο υποτελούς φρένου για να μεταδώσετε το υδραυλικό λάδι.

Μοχλός χειροκίνητης απελευθέρωσης Για άνοιγμα φρένου έκτακτης ανάγκης όταν υπάρχει διαρροή υδραυλικού λαδιού ή κατά τη διάρκεια επισκευής του εξοπλισμού.

Διακόπτες οριακής θέσης Ανιχνεύουν την κατάσταση πέδησης πλήρως-φρεναρισμένου και πλήρως-απελευθερωμένου, μεταδίδουν σήματα ανατροφοδότησης στο σύστημα ελέγχου για ασφάλιση.

Αναλώσιμα Ανταλλακτικά

Κουμπώστε-σε Quick-Replace Friction LiningsEco-φιλικά μη-μπλοκ τριβής που δεν είναι ανθεκτικά στη φθορά από αμίαντο-. μπορεί να αντικατασταθεί χωριστά χωρίς να αποσυναρμολογηθεί ολόκληρο το πλαίσιο του φρένου. Οι ημι{6}}μεταλλικές επενδύσεις είναι προαιρετικές για συχνό φρενάρισμα με βαρύ{{7} φορτίο.

Ολοκληρωμένο κιτ προσαρμογής και στερέωσης Περιέχει παξιμάδια ρύθμισης της ροπής, βίδες-λεπτής ρύθμισης, μπουλόνια ασφάλισης και πείρους μεντεσέδων για κανονική βαθμονόμηση παραμέτρων.

Κιτ επισκευής υδραυλικής στεγανοποίησης Περιλαμβάνει τσιμούχες κύριου κυλίνδρου, στεγανοποιήσεις λαδιού υποτελούς κυλίνδρου και δακτυλίους O-για την επίλυση σφαλμάτων διαρροής λαδιού.

Ειδικό υδραυλικό λάδι φρένων Τυπικό υδραυλικό υγρό για την πλήρωση της δεξαμενής λαδιού του πεντάλ ποδιού.

3. Προαιρετικά προσαρμοσμένα αξεσουάρ

Αντιεκρηκτικοί-οριακόι διακόπτες για χημικά εργοστάσια και επικίνδυνες περιοχές ορυχείων.

Προσαρμοσμένα στηρίγματα μετάβασης αφιερωμένα στην οριζόντια πλευρική διάταξη τοποθέτησης.

Προστατευτικά καλύμματα σκόνης για ορυχεία, εργοστάσια τσιμέντου-εργασίες υψηλής σκόνης.

Πλαίσιο φρένων με αντιδιαβρωτική επίστρωση και συνδετήρες από ανοξείδωτο χάλυβα για παράκτια υγρά περιβάλλοντα με αλάτι-ομίχλης.

Συγκροτήματα απόσβεσης αποσβεστήρα για μείωση των κραδασμών και του θορύβου κάτω από συχνές λειτουργίες πέδησης με τα πόδια.
