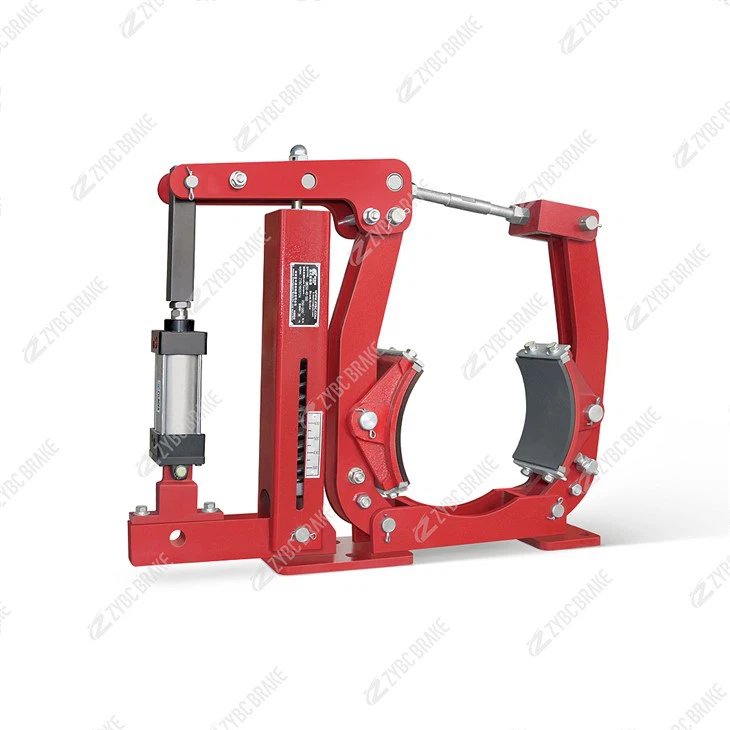

Σειρά QW Pnenmatic Drum Brakes QW315-50

Τα πνευματικά τύμπανα φρένα της σειράς QW QW315-50 αποτελούνται κυρίως από ένα πλαίσιο φρένων, έναν πνευματικό ενεργοποιητή και έναν αντίστοιχο προωθητή. Η αρχή λειτουργίας και η εφαρμογή του είναι οι εξής:

Αρχή Εργασίας

QW315-50 πνευματικά τύμπανα φρένα υιοθετούν κανονικά κλειστό σχεδιασμό, δηλαδή φρενάρισμα ελατηρίου και απελευθέρωση πίεσης αέρα. Η συγκεκριμένη διαδικασία εργασίας έχει ως εξής:

Εμπλοκή φρένων: Στην κανονική κατάσταση, το φρένο βρίσκεται σε κατάσταση πέδησης. Αυτή τη στιγμή, δεν εισέρχεται πεπιεσμένος αέρας στον κύλινδρο του φρένου και το ελατήριο μέσα στον κύλινδρο του φρένου ασκεί δύναμη για να πιέσει σφιχτά τα παπούτσια του φρένου πάνω στο εσωτερικό τοίχωμα του τυμπάνου του φρένου. Αυτό συμβαίνει επειδή η δύναμη του ελατηρίου σπρώχνει το έμβολο στον κύλινδρο του φρένου και το έμβολο οδηγεί τα σιαγόνια του φρένου να κινηθούν προς τα έξω, έτσι ώστε η επένδυση τριβής στα σιαγόνια του φρένου να βρίσκεται σε στενή επαφή με το τύμπανο του φρένου. Η τριβή μεταξύ των δύο δημιουργεί μια ροπή πέδησης, η οποία επιβραδύνει ή σταματά τα περιστρεφόμενα μέρη που συνδέονται με το τύμπανο του φρένου.

Αποδέσμευση φρένων: Όταν ο εξοπλισμός πρέπει να λειτουργήσει, πεπιεσμένος αέρας τροφοδοτείται στον κύλινδρο του φρένου μέσω του αγωγού αέρα. Η πίεση του πεπιεσμένου αέρα επιδρά στο έμβολο στον κύλινδρο του φρένου, υπερνικά τη δύναμη του ελατηρίου και ωθώντας το έμβολο να κινηθεί προς την αντίθετη κατεύθυνση. Το έμβολο οδηγεί τα παπούτσια του φρένου να κινηθούν προς τα μέσα, έτσι ώστε να υπάρχει ένα κενό μεταξύ των παπουτσιών του φρένου και του τυμπάνου του φρένου και το φρένο απελευθερώνεται. Αυτή τη στιγμή, τα περιστρεφόμενα μέρη που συνδέονται με το τύμπανο του φρένου μπορούν να περιστρέφονται ελεύθερα.

Επαναφορά φρένων: Όταν ο εξοπλισμός πρέπει να σταματήσει ξανά, η πηγή αέρα διακόπτεται και ο πεπιεσμένος αέρας στον κύλινδρο του φρένου εκκενώνεται. Το ελατήριο μέσα στον κύλινδρο του φρένου επαναφέρει την αρχική του κατάσταση και η δύναμη του ελατηρίου σπρώχνει το έμβολο και τα παπουτσάκια του φρένου να κινηθούν ξανά προς τα έξω, έτσι ώστε τα παπουτσάκια του φρένου να πιέζονται σφιχτά στο εσωτερικό τοίχωμα του τυμπάνου του φρένου και το φρένο επανέρχεται στην κατάσταση πέδησης.

Εφαρμογές

Τα πνευματικά φρένα τυμπάνου QW315{1}}50 μπορούν να χρησιμοποιηθούν ευρέως σε διάφορους μηχανικούς μηχανισμούς με επιτόπιες πηγές αέρα, όπως ανύψωση, μεταφορά με ιμάντα, φόρτωση και εκφόρτωση σε λιμάνι και μεταλλουργικά μηχανήματα για επιβράδυνση και πέδηση στάθμευσης. Για παράδειγμα, στους γερανούς, μπορεί να χρησιμοποιηθεί για την πέδηση του μηχανισμού ανύψωσης και του μηχανισμού λειτουργίας για να διασφαλιστεί η ασφαλής λειτουργία του γερανού. στους μεταφορικούς ιμάντα, μπορεί να χρησιμοποιηθεί για να σταματήσει γρήγορα τον ιμάντα όταν ο μεταφορέας σταματά ή δυσλειτουργεί για να αποτρέψει την ολίσθηση ή την εξάντληση του ιμάντα.
