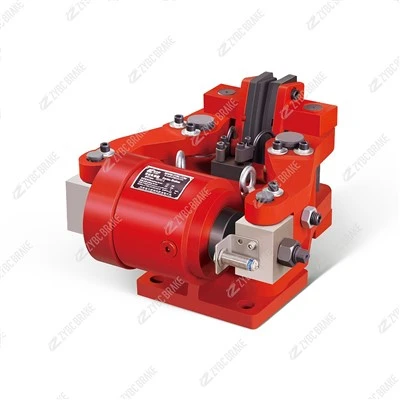

Φρένο ασφαλείας SBD50-D

Εγκατάσταση και χρήση του φρένου ασφαλείας SBD50-D

1. Εγκατάσταση

Σημαντικές προφυλάξεις ασφαλείας:

• Ενεργοποιήστε:​ Πριν από την εγκατάσταση, βεβαιωθείτε ότι όλες οι πηγές ισχύος (ηλεκτρικές, υδραυλικές, πνευματικές) στο σύστημα και το φρένο είναι απομονωμένες και κλειδωμένες/μπλοκαρισμένες (LOTO).
• Επαγγελματικός χειρισμός:​ Η εγκατάσταση πρέπει να εκτελείται από εξειδικευμένο προσωπικό, σύμφωνα με όλους τους ισχύοντες τοπικούς και εθνικούς κανονισμούς ασφαλείας και τους μηχανολογικούς/ηλεκτρικούς κώδικες.
• Καθαρό περιβάλλον:​ Συναρμολογήστε σε καθαρό χώρο για να αποφύγετε τη μόλυνση των επιφανειών τριβής και των σφραγίδων.
• Προδιαγραφές ροπής:​ Χρησιμοποιείτε πάντα ένα βαθμονομημένο δυναμόκλειδο και τηρείτε αυστηρά τις ροπές σύσφιξης που καθορίζονται από τον κατασκευαστή για όλους τους συνδετήρες.

Βήματα εγκατάστασης:

Α. Μηχανική τοποθέτηση:

• Προετοιμασία άξονα:Βεβαιωθείτε ότι ο άξονας του κινητήρα ή του κιβωτίου ταχυτήτων είναι καθαρός, στεγνός και χωρίς γρέζια. Επαληθεύστε ότι η διάμετρος του άξονα, οι διαστάσεις του κλειδιού και οι ανοχές ταιριάζουν με τις προδιαγραφές της πλήμνης του φρένου (η σειρά SBD χρησιμοποιεί συνήθως έναν κοίλο άξονα/διαπερατή-οπή).
• Επιφάνεια τοποθέτησης:​ Η επιφάνεια στερέωσης (φλάντζα κινητήρα, πλάκα προσαρμογέα) πρέπει να είναι επίπεδη, καθαρή και κάθετη στον άξονα του άξονα για να αποφευχθεί η κακή ευθυγράμμιση και η ανομοιόμορφη φθορά.
• Τοποθέτηση του φρένου:​ Σύρετε το συγκρότημα του φρένου στον άξονα. Ευθυγραμμίστε το προσεκτικά με τις οπές στερέωσης. Για συνδέσεις με κλειδί, βεβαιωθείτε ότι το κλειδί έχει τοποθετηθεί σωστά.

Ασφάλιση:

• Στερέωση άξονα:​ Στερεώστε το φρένο στον άξονα χρησιμοποιώντας την καθορισμένη μέθοδο (π.χ. κολάρο ασφάλισης με βίδες στήριξης ή πλήμνη σύσφιξης). Σφίξτε ομοιόμορφα και με την καθορισμένη ροπή.
• Στερέωση φλάντζας:​ Εισαγάγετε και σφίξτε με το χέρι-τα μπουλόνια στερέωσης της φλάντζας. Σε μοτίβο αστέρι, σφίξτε σταδιακά τα μπουλόνια στην καθορισμένη ροπή για να εξασφαλίσετε ομοιόμορφη πίεση και να αποφύγετε την παραμόρφωση του περιβλήματος του φρένου.

B. Ηλεκτρική σύνδεση (για ηλεκτρικά απελευθερωμένα μοντέλα - εάν υπάρχει):

• Είσοδος με καλώδιο:​ Χρησιμοποιήστε το σωστό στυπιοθλίπτη καλωδίου κατάλληλο για τη διάμετρο του καλωδίου και παρέχοντας την απαιτούμενη ονομαστική προστασία εισόδου (IP).
• Καλωδίωση:​ Συνδέστε τα καλώδια ρεύματος στους σωστούς ακροδέκτες σύμφωνα με το διάγραμμα καλωδίωσης (συνήθως βρίσκεται στη μονάδα ή στο εγχειρίδιο). Οι κοινές συνδέσεις είναι για παροχή AC/DC. Βεβαιωθείτε ότι όλες οι συνδέσεις είναι σφιχτές.
• Σφράγιση:​ Βεβαιωθείτε ότι η τσιμούχα του καλύμματος του κιβωτίου ακροδεκτών είναι ανέπαφη και ότι το κάλυμμα είναι στερεωμένο με ασφάλεια για να διατηρείται η αξιολόγηση IP και, εάν ισχύει, η ακεραιότητα-αντεκρηκτική.

Γ. Λειτουργικός έλεγχος (πριν από την πλήρη λειτουργία):

• Χειροκίνητη απελευθέρωση (εάν υπάρχει):​ Λειτουργήστε τον μηχανισμό χειροκίνητης απελευθέρωσης για να διασφαλίσετε ότι το φρένο αποδεσμεύεται ομαλά και ότι ο άξονας μπορεί να περιστραφεί ελεύθερα με το χέρι.
• Έλεγχος κενού αέρα:​ Για μοντέλα με ρυθμιζόμενο διάκενο αέρα, βεβαιωθείτε ότι το κενό μεταξύ του οπλισμού και του πακέτου ρότορα/ελασματοποίησης είναι εντός του καθορισμένου εύρους του κατασκευαστή χρησιμοποιώντας ένα μετρητή αισθητήρα.
• Εκτελωνισμός:​ Βεβαιωθείτε ότι υπάρχει επαρκής φυσικός χώρος γύρω από το φρένο για ψύξη και πρόσβαση σέρβις.

2. Χρήση και λειτουργία

Αρχή λειτουργίας:

Το SBD50-D είναι αΕλατήριο-Εφαρμοσμένο, ηλεκτρικά απελευθερωμένο (ή υδραυλικά απελευθερωμένο) φρένο ασφαλείας.

Προεπιλεγμένη κατάσταση (Απο-ενεργοποιημένη):​ Ισχυρά εσωτερικά ελατήρια ασκούν δύναμη πέδησης, συσφίγγοντας τους δίσκους/πλάκες τριβής. Το φρένο είναιαρραβωνιασμένος, κρατώντας το φορτίο με ασφάλεια. Αυτή είναι η κατάσταση αποτυχίας-ασφαλούς.

Κατάσταση απελευθέρωσης (ενεργοποιημένη):Όταν ο μηχανισμός απελευθέρωσης (σωληνοειδές πηνίο ή υδραυλική πίεση) ενεργοποιείται, δημιουργεί μια δύναμη που υπερνικά την πίεση του ελατηρίου. Αυτό διαχωρίζει τις επιφάνειες τριβής,απελευθερώνονταςτο φρένο και αφήνοντας τον άξονα να περιστραφεί.

Κανονικός κύκλος λειτουργίας:

Για την εκκίνηση του μηχανήματος, ενεργοποιείται ο μηχανισμός απελευθέρωσης του φρένου (π.χ. πηνίο 24 VDC).

Το φρένο αποδεσμεύεται με ένα χαρακτηριστικό «κλικ» ή κίνηση που παρατηρείται στην ένδειξη απελευθέρωσης (εάν υπάρχει).

Ο κινητήρας/οδηγός μπορεί τώρα να επιταχύνει και να λειτουργεί ελεύθερα.

Για να σταματήσει, ο κινητήρας/οδηγός λαμβάνει εντολή να σταματήσει. Μόλις πλησιάσει η ταχύτητα μηδέν, η ισχύς του φρένου διακόπτεται.

Τα ελατήρια εφαρμόζουν ξανά αμέσως τη ροπή πέδησης, φέρνοντας τον άξονα σε πλήρη ακινητοποίηση και κρατώντας τον ακίνητο.

Σημειώσεις κρίσιμης χρήσης:

ΟΧΙ μόνο φρένο συγκράτησης:Το SBD50-D είναι αφρένο ασφαλείας. Η κύρια λειτουργία του είναι να σταματά και να κρατά σε περίπτωση απώλειας ρεύματος ή ως διακοπή έκτακτης ανάγκης. Είναιδεν έχει σχεδιαστεί για συχνή ποδηλασία ή δυναμικό φρενάρισμα​ (επιβράδυνση κινούμενων φορτίων). Η συχνή χρήση για διακοπή θα οδηγήσει σε γρήγορη φθορά και υπερθέρμανση.

Μηδενική-Εναλλαγή ταχύτητας:​ Το φρένο θα πρέπει γενικά να ενεργοποιείται μόνο όταν η ταχύτητα του άξονα είναι πολύ χαμηλή (σχεδόν μηδέν) για να ελαχιστοποιηθεί η φθορά. Χρησιμοποιήστε την κατάλληλη αλληλουχία ελέγχου.

Θερμικά όρια:​ Μην υπερβαίνετε τον μέγιστο επιτρεπόμενο αριθμό εμπλοκών ανά ώρα ή τη μέγιστη απαγωγή ενέργειας ανά στάση, όπως ορίζεται στα τεχνικά δεδομένα. Η υπερβολική ποδηλασία θα προκαλέσει υπερθέρμανση και αστοχία.

Φθορά οθόνης:​ Ελέγχετε περιοδικά την ένδειξη φθοράς (εάν υπάρχει) ή μετράτε το διάκενο αέρα. Ρυθμίστε ή αντικαταστήστε τα εξαρτήματα τριβής όταν φτάσετε τα όρια φθοράς.

Λάδωμα:Μην λιπαίνετε τις επιφάνειες τριβής. Ορισμένα ρουλεμάν μπορεί να είναι προ-λιπασμένα εφ' όρου ζωής. ακολουθήστε τις οδηγίες του κατασκευαστή εάν απαιτείται εκ νέου{2}}λίπανση.

Συντήρηση:

Πραγματοποιήστε τακτικές οπτικές επιθεωρήσεις για ζημιές, χαλαρό υλικό και σημάδια μόλυνσης.

Ελέγχετε περιοδικά τις ηλεκτρικές συνδέσεις για στεγανότητα.

Παρακολούθηση απόδοσης. Ο αυξημένος χρόνος απελευθέρωσης, οι ασυνήθιστοι θόρυβοι ή η απώλεια της ροπής συγκράτησης υποδηλώνουν την ανάγκη για επιθεώρηση/σέρβις.

Αντικαταστήστε τα φθαρμένα εξαρτήματα τριβής (δίσκοι/επενδύσεις) ως πλήρες σετ όπως καθορίζεται από τον κατασκευαστή.

Περίληψη:​ Το SBD50-D Safety Brake είναι ένα κρίσιμο εξάρτημα ασφαλείας. Η σωστή εγκατάσταση διασφαλίζει τη μηχανική ακεραιότητα, ενώ η σωστή χρήση σέβεται τον ρόλο του ως ααποτυχία-συσκευής ασφαλούς κράτησης και διακοπής έκτακτης ανάγκης, όχι φρένο ρουτίνας-είναι απαραίτητο για την ασφάλεια, την απόδοση και τη μεγάλη διάρκεια ζωής. Πάντα να συμβουλεύεστε και να ακολουθείτε τοεπίσημο εγχειρίδιο εγκατάστασης και λειτουργίας κατασκευαστή​ για το συγκεκριμένο μοντέλο SBD50-D που χρησιμοποιείται.
