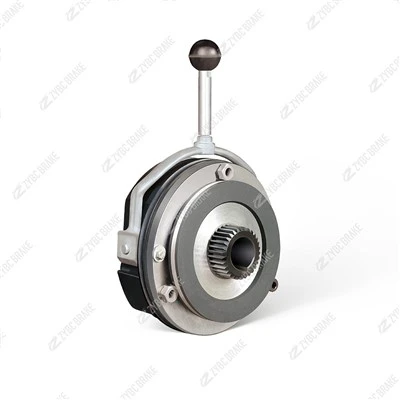

DJPZ-04 Δισκόφρενο κινητήρα|4N·m, Ø100mm, DC Fail-Safe,<10ms Response, For Micro Gear Motor & Robot Joint
DJPZ-Αποτυχία δισκόφρενου κινητήρα 04-Ασφαλής, ελατήριο-Εφαρμόστηκε - Απενεργοποίηση=Ενεργοποίηση πέδησης. Κανονικά κλειστό. Το δακτυλιοειδές ελατήριο (Belleville) συγκρατεί τη ροπή πέδησης. Πηνίο DC μόνο για ΑΠΕΛΕΥΘΕΡΩΣΗ. Συσκότιση / διακοπή έκτακτης ανάγκης / απενεργοποίηση κινητήρα → ελατήριο σφίγγει το δίσκο<10 ms . Prevents load runaway the instant...
Περιγραφή
Δισκόφρενο κινητήρα DJPZ-04
Αποτυχία-Ασφαλής, ελατήριο-Εφαρμόστηκε - Απενεργοποίηση=Brake On.Κανονικά κλειστό. Το δακτυλιοειδές ελατήριο (Belleville) συγκρατεί τη ροπή πέδησης. Πηνίο DC μόνο για ΑΠΕΛΕΥΘΕΡΩΣΗ. Συσκότιση / διακοπή έκτακτης ανάγκης / ενεργοποίηση κινητήρα → ελατήριο σφίγγει το δίσκο<10 ms. Αποτρέπει τη διαφυγή φορτίου και εξαφανίζεται η άμεση ισχύς.
4 N·m σε πακέτο Ø100 - Zero Backlash.Το DJPZ-04 παραδίδει4 N·mονομαστική ροπή σε συμπαγή δίσκο τριβής Ø100, τοποθετημένο απευθείας στο άκρο του κινητήρα. Χωρίς διάκενο, χωρίς αναπαραγωγή - ακριβείας για εφαρμογές σερβομηχανισμού και ενεργοποιητή.
Κινητήρας-Ολοκληρωμένη σχεδίαση - Εξοικονομεί χώρο και ζεύξη.Τοποθετείται στο μη-μη κινούμενο άκρο του κινητήρα μέσω κεντραρίσματος + κύκλου μπουλονιού. Κοινή χρήση του άξονα του κινητήρα, χωρίς επιπλέον ζεύξη, χωρίς ξεχωριστό πλαίσιο φρένων. Ο πιο αποτελεσματικός τρόπος-για να προσθέσετε φρένο συγκράτησης σε έναν κινητήρα μετάδοσης.
Περιγραφή προϊόντων
ΟDJPZ-04είναι αελατήριο-εφαρμόστηκε, DC-απελευθερώθηκε το δισκόφρενοκατασκευασμένο για να βιδώνει απευθείας πάνω στομη-άκρο κίνησης ηλεκτρικών κινητήρων μικρής-έως-μεσαίας ισχύος. "DJ"=κινητήρας-χρησιμοποιήστε φρένο, "PZ"=τύπος δίσκου, "04"=μέγεθος 04 στη σειρά (0,4 / 1 / 2 / 4 / 8 / 16 / 40 N·m).
Είναι τοαντίθετη φιλοσοφία τοποθέτησηςαπό κάθε φρένο στην παραπάνω σύνθεση μας:
YW / QW / TJ2 / JZ / MWZ / ZWZA= ανεξάρτητα φρένα τοποθετημένα σε άξονα, τύμπανο ή πλαίσιο (βαριά βιομηχανία).
DCPZ-300= δισκόφρενο δαγκάνας για σύσφιξη/κράτημα (πλάκα Ø300, λειτουργήστε-ΧΩΡΙΣ λογική).
DJPZ-04 = συμπαγές, κινητήρα-end-καμπάνας-ενσωματωμένο φρένο NCγια μικροκινητήρες μετάδοσης κίνησης, σερβοκινητήρες, πλήμνες AGV, ενεργοποιητές (Ø100, αστοχία-ασφαλής).
Τυπικές εφαρμογές:
Micro & mediumκινητήρες μετάδοσης- αναμονή και διακοπή έκτακτης ανάγκης
Σερβο και βηματικοί κινητήρες- Z-αποτροπή πτώσης άξονα
Ηλεκτρικοί κύλινδροι / γραμμικοί ενεργοποιητές- ακριβής κράτηση θέσης
Πλήμνες τροχών AGV & AMR- χειρόφρενο και φρένο ασφαλείας
Ιατρικές συσκευές- ανύψωση ασθενούς, κλείδωμα σκελετών απεικόνισης
Ρομποτική- αρθρόφρενο, συνεργατική ασφάλεια ρομπότ
Συσκευασία & μεταφοράΤοποθέτηση ευρετηρίου -
Τεχνικές Προδιαγραφές
| Μοντέλο | DJPZ-04(Σειρά: DJPZ-00 / 01 / 02 / 04 / 08 / 16 / 40) |
|---|---|
| Τύπος φρένου | Κανονικά κλειστό, ελατήριο-εφαρμόζεται, απελευθέρωση ηλεκτρομαγνήτη συνεχούς ρεύματος |
| Ονομαστική ροπή πέδησης | 4 N·m(±10%, ορίζεται από προφόρτιση ελατηρίου δίσκου) |
| Διάμετρος δίσκου τριβής | Ø100 mm |
| Χρόνος έκδοσης (απόκρισης). | <10 ms(συνήθως 5–8 ms στην ονομαστική τάση) |
| Ώρα αρραβώνων | <15 ms (spring apply, fail-safe) |
| Τάση πηνίου | DC24Vστάνταρ / DC110V / DC220V προαιρετικά |
| Ρεύμα πηνίου | Inrush ~2A / Holding ~0,02A (με εξοικονομητή) |
| Δασμός | S1 συνεχές κράτημα; Λιγότερο ή ίσο με 720 κύκλους/ώρα διαλείποντα |
| Κατηγορία μόνωσης | F (155 μοίρες) |
| Κατηγορία Προστασίας | IP54 (IP65 προαιρετικό με σφραγισμένο κάλυμμα) |
| Αντίδραση | Μηδέν (ελατηριωτικός-σφιγκτήρας τριβής) |
| Θερμοκρασία περιβάλλοντος. | -20 μοίρες έως +55 μοίρες (στάνταρ); -40 μοίρες επιλογή χαμηλής θερμοκρασίας |
| Βάση | Κουδούνι από το άκρο του κινητήρα-: κεντραρισμένη ράβδος + κύκλος μπουλονιού (διάσταση ανά σχέδιο DJPZ-04) |
| Επιλογές | Μοχλός απελευθέρωσης χειρός, μικρο-διακόπτης (ανοιχτό/κλειστό), κάλυμμα IP65, πηνίο Ex d, κιτ χαμηλής- θερμοκρασίας, προσαρμοσμένη τάση |
| Πρότυπα | Αναφορά JB/T. Συμβατό με RoHS. Διατίθεται τεκμηρίωση σε στυλ CE |
