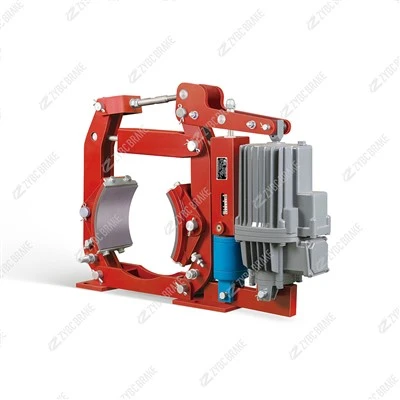

Υδραυλικά φρένα τυμπάνου σειράς YWZ8: Μέθοδοι εγκατάστασης και αντιστοίχιση εξαρτημάτων

1. Μέθοδοι Εγκατάστασης

1. Κάθετη τυπική τοποθέτηση



   Στερεώστε τη βάση του φρένου σταθερά σε επίπεδη βάση με μπουλόνια αγκύρωσης υψηλής- αντοχής. Συναρμολογήστε το πλαίσιο του φρένου στο τύμπανο του φρένου, κρατήστε δύο παπουτσάκια φρένων συμμετρικά ευθυγραμμισμένα με την επιφάνεια του τυμπάνου. Ο αντίστοιχος ηλεκτρο-υδραυλικός προωθητής σειράς ED πρέπει να εγκατασταθεί κατακόρυφα προς τα πάνω για να διασφαλιστεί η κανονική εσωτερική λίπανση λαδιού. Μετά την εγκατάσταση, ρυθμίστε το διάκενο μεταξύ των επενδύσεων τριβής και του τυμπάνου σε ομοιόμορφη τιμή και στις δύο πλευρές, αποφεύγοντας το σύρσιμο ή την ανομοιόμορφη φθορά. Κρατήστε αρκετό περιβάλλοντα χώρο για αντικατάσταση, συντήρηση και χειροκίνητη απελευθέρωση.

2. Οριζόντια πλάγια τοποθέτηση



   Κατάλληλο όταν το τύμπανο του φρένου βρίσκεται ανάμεσα σε κινητήρα και μειωτήρα. Αποσυναρμολογήστε τη βίδα ρύθμισης και γυρίστε τους βραχίονες του φρένου και, στη συνέχεια, τοποθετήστε ολόκληρη τη μονάδα φρένων πλευρικά γύρω από το τύμπανο από πλάγια κατεύθυνση. Απαιτούνται πρόσθετα προσαρμοσμένα στηρίγματα για οριζόντια εγκατάσταση.

3. Βασικές απαιτήσεις εγκατάστασης

• Η επιφάνεια της βάσης τοποθέτησης πρέπει να είναι επίπεδη χωρίς παραμόρφωση για να διασφαλίζεται η σταθερή λειτουργία.
• Όλες οι αρθρώσεις άρθρωσης είναι εφοδιασμένες με ρουλεμάν αυτο-λίπανσης. δεν χρειάζεται επιπλέον γράσο μετά την εγκατάσταση.
• Εξοπλισμένο με διασυνδεδεμένη ίση-συσκευή εξισορρόπησης κενού, διατηρεί αυτόματα σταθερό διάκενο παπουτσιών κατά τη διάρκεια-μακροχρόνιας λειτουργίας.

2. Τυπικά ταιριαστά στηρίγματα

Κύρια βασικά εξαρτήματα

1. Ηλεκτρο-υδραυλικός προωθητής σειράς ED



   Αποκλειστική αντίστοιχη μονάδα μετάδοσης κίνησης για YWZ8 (π.χ. ED23/5, ED80/6, ED121/6, ED201/6). Σπρώχνει τους βραχίονες των φρένων για να ανοίξουν όταν ενεργοποιείται και ανασύρεται για να πραγματοποιήσει το φρενάρισμα με ελατήριο μετά από διακοπή ρεύματος{12}}. Τα πυρίμαχα προωστικά της σειράς Bed ταιριάζουν με εκρηκτικά επικίνδυνα περιβάλλοντα.

2. Μοχλός χειροκίνητης απελευθέρωσης



   Για απελευθέρωση φρένου έκτακτης ανάγκης κατά τη διακοπή ρεύματος ή την τακτική συντήρηση του εξοπλισμού.

3. Διακόπτες ορίου εγκεφαλικού επεισοδίου



   Ανιχνεύστε την κατάσταση ανοίγματος/κλεισίματος του φρένου, μεταδώστε σήματα ανάδρασης στο ηλεκτρικό σύστημα ελέγχου για προστασία ασφαλείας.

Αναλώσιμα Ανταλλακτικά

1. Εισαγάγετε-τύπου / καρφωμένες επενδύσεις τριβής



   Οικολογικά-μη-μαξιλάρια που δεν είναι ανθεκτικά στη φθορά από τον αμίαντο. Ο τύπος βύσματος{3}}υποστηρίζει γρήγορη αντικατάσταση χωρίς αποσυναρμολόγηση ολόκληρου του πλαισίου του φρένου. Οι πελάτες μπορούν να επιλέξουν τον τύπο τοποθέτησης επένδυσης κατά την παραγγελία.

2. Κιτ υλικού προσαρμογής



   Συμπεριλαμβάνονται παξιμάδια ρύθμισης ροπής, βίδες ρύθμισης διάκενου, κύρια ελατήρια φρένων και όλα τα μπουλόνια στερέωσης για κανονική βαθμονόμηση.

3. Προαιρετικά προσαρμοσμένα αξεσουάρ

1. Αδιάβραστα ηλεκτρικά συγκροτήματα (φλεξίπροωστες, αντιεκρηκτικοί{0}οριακούς διακόπτες) για ανθρακωρυχεία, χημικά εργοστάσια και άλλες επικίνδυνες περιοχές Ex.
2. Προσαρμοσμένες βάσεις στήριξης μετάβασης για ειδικές κάθετες/οριζόντιες θέσεις εγκατάστασης.
3. Στοιχεία απομόνωσης για μείωση των κραδασμών και του θορύβου κατά τη διάρκεια συχνών κύκλων πέδησης.
4. Προστατευτικά καλύμματα σκόνης για χώρους εργασίας με μεγάλη σκόνη, όπως ορυχεία και εργοστάσια τσιμέντου.
5. Πλαίσιο και επενδύσεις φρένων με επίστρωση{0}ανθεκτικά στη διάβρωση για υγρές, εξωτερικές ή διαβρωτικές συνθήκες εργασίας.
