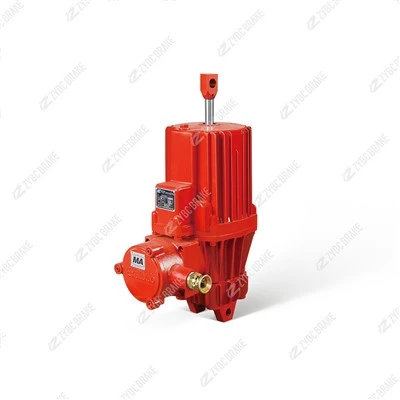

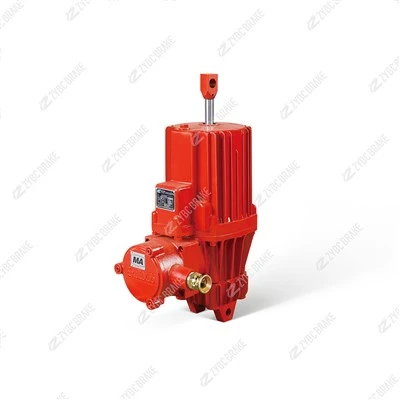

BEd80/12 Series Explosion-Protected Electro-Hydraulic Thuster

ΟΣειρά BEd80/12είναι ένα συμπαγές, αξιόπιστο και εγγενώς ασφαλέςέκρηξη-(πρώην) ηλεκτρο-υδραυλικός προωθητής​ σχεδιασμένο για γραμμική ενεργοποίηση, κυρίως σε βιομηχανικά συστήματα πέδησης, σε επικίνδυνες τοποθεσίες. Αντιπροσωπεύει ένα μοντέρνο σχεδιασμό-βυθισμένο σε λάδι, ειδικά σχεδιασμένο για να αποτρέπει την ανάφλεξη σε περιβάλλοντα με εύφλεκτα αέρια, ατμούς, ομίχλες ή εύφλεκτες σκόνες.

Core Design Φιλοσοφία & Πιστοποίηση

Αυτή η σειρά ενσωματώνει έναν τυπικό ηλεκτρο-υδραυλικό μηχανισμό προώθησης σε πλήρως πιστοποιημένοπυρίμαχο περίβλημα (πρώην δ). Ολόκληρη η κατασκευή του-από το κουτί ακροδεκτών έως το κύριο περίβλημα-έχει σχεδιαστεί ώστε να περιέχει οποιοδήποτε πιθανό εσωτερικό τόξο, σπινθήρα ή έκρηξη, αποτρέποντας την ανάφλεξη της γύρω επικίνδυνης ατμόσφαιρας.

Πρότυπο προστασίας κλειδιού:Το πρόθεμα "BEd" συνήθως υποδηλώνει ένα πυρίμαχο περίβλημα ("d") σύμφωνα με τα διεθνή πρότυπα:

Οδηγία ATEX (ΕΕ):​ Πιστοποιημένο για περιβάλλοντα κατηγορίας 2G (Ζώνη 1) ή/και 2D (Ζώνη 21).

Σύστημα IECEx:Παγκοσμίως αναγνωρισμένη πιστοποίηση.

Κοινή σήμανση:​ Ex d IIC T4 Gb / Ex tD A21 IP66 T135 βαθμοί Db, υποδεικνύοντας προστασία για ατμόσφαιρες αερίου (Ομάδα IIC) και σκόνης (IIIB/IIIC) με μέγιστη θερμοκρασία επιφάνειας 135 βαθμούς (T4).

Λειτουργική Αρχή

Η λειτουργία ακολουθεί την κλασική, στιβαρή αρχή ηλεκτρο-υδραυλικού προωστήρα, που είναι ασφαλής για επικίνδυνες περιοχές:

Μετά την ενεργοποίηση, τοαντιεκρηκτικός-ηλεκτρικός κινητήρας​ ξεκινά και κινεί μια φυγόκεντρη αντλία.

Η αντλία πιέζει το υδραυλικό λάδι που περιέχεται στο σφραγισμένο σώμα του προωθητήρα.

Αυτή η πίεση δρα σε ένα έμβολο, αναγκάζοντάς το να εκτείνεται γραμμικά έναντι μιας δύναμης ελατηρίου (συχνά έξω από τον προωθητή, στο συγκρότημα του φρένου).

Αυτή η επέκταση συνήθωςαπελευθερώνει ένα ελατήριο-εφαρμόζεται, αστοχεί-ασφαλές φρένο.

Όταν διακόπτεται η τροφοδοσία, η πίεση πέφτει και το ελατήριο επιστροφής του φρένου (ή ένα εσωτερικό ελατήριο) αναγκάζει το έμβολο να υποχωρήσει, πατώντας αυτόματα και με ασφάλεια το φρένο. Αυτόαστοχία-ασφαλές ελατήριο-η επιστροφή είναι κρίσιμης σημασίας για την ασφάλεια σε επικίνδυνες ζώνες.

Βασικά Χαρακτηριστικά & Προδιαγραφές

Αδιάβροχο και σκόνη-Ανάφλεξη-Περίβλημα με προστασία:Το κύριο περίβλημα και το διαμέρισμα ακροδεκτών είναι στιβαρά χυτά υλικά με επεξεργασμένες φλάντζες με ακρίβεια ("διαδρομές φλόγας") που ψύχουν τυχόν αέρια που διαφεύγουν από μια εσωτερική έκρηξη κάτω από τη θερμοκρασία ανάφλεξης της εξωτερικής ατμόσφαιρας.

Συμπαγής ισχύς:το "80" στον προσδιορισμό αναφέρεται συνήθως σε μια ονομαστική ώθηση του800 Newton (N)​ ή περίπου 80 kgf, καθιστώντας το κατάλληλο για βιομηχανικά φρένα μεσαίας-έως βαριάς λειτουργίας-.

Μακρά εγκεφαλικό επεισόδιο ενεργοποίησης:το "/12" υποδηλώνει μια τυπική διαδρομή εμβόλου του120 mm, παρέχοντας σημαντική διαδρομή για φρένα με μεγάλα κενά αέρα.

Αξιοπιστία-Βυθισμένη σε λάδι:​ Όλα τα κινούμενα μέρη (ρότορας κινητήρα, αντλία) λειτουργούν σε λουτρό υδραυλικού λαδιού. Αυτό εξασφαλίζει:

Συνεχής λίπανση και ψύξη.

Μειωμένη φθορά και συντήρηση.

Πιο αθόρυβη, πιο ομαλή λειτουργία.

Αποτελεσματική διάχυση της θερμότητας του κινητήρα, βοηθώντας στην ικανοποίηση των απαιτήσεων της κατηγορίας θερμοκρασίας (T4).

Στιβαρή κατασκευή:​ Το περίβλημα-βαρέως τύπου από χυτοσίδηρο ή κράμα αλουμινίου παρέχει μηχανική αντοχή και αντοχή στη διάβρωση για σκληρά βιομηχανικά περιβάλλοντα.

Ολοκληρωμένος σχεδιασμός:​ Μια αυτο-μονάδα που απαιτεί μόνο ηλεκτρική σύνδεση και μηχανική σύνδεση με το μοχλό του φρένου, απλοποιώντας την εγκατάσταση σε περιοχές Ex.

Τυπικά τεχνικά δεδομένα

Ονομαστική ώθηση:​~800 N (σε καθορισμένη πίεση)

Κτύπημα:120 mm

Μοτέρ:​ Ex d IIC T4 ονομαστική, συνήθως τριφασική, 0,37 kW - 0.55 kW, για τάσεις όπως 380V, 415V, 50/60 Hz.

Κύκλος εργασίας:Σχεδιασμένο για συχνή χρήση, συχνά με κύκλο λειτουργίας 60% ή μεγαλύτερο.

Προστασία εισόδου:​ Ελάχιστο IP66 (στεγανό στη σκόνη-και προστατεύεται από ισχυρούς πίδακες νερού).

Θερμοκρασία περιβάλλοντος:​ Κατάλληλο για τυπικές βιομηχανικές σειρές, π.χ. -20 μοίρες έως +40 μοίρες .

Βασικές Εφαρμογές

Είναιαποκλειστικάαναπτύχθηκε σεεπικίνδυνες περιοχές (Ζώνες 1, 2, 21, 22)​ για να ενεργοποιήσετε-κρίσιμα φρένα ασφαλείας σε:

Εναέριοι Γερανοί & Γερανοί Γερανού​ σε διυλιστήρια πετρελαίου, χημικά εργοστάσια, χρωματοπωλεία και φαρμακευτικές εγκαταστάσεις.

Συστήματα Μεταφορέων​ σε ανελκυστήρες σιτηρών, μονάδες επεξεργασίας άνθρακα και παραγωγή λιπασμάτων (κίνδυνοι σκόνης).

Ανυψωτικά & Βαρούλκα​ σε εξόρυξη (όπου μπορεί να υπάρχει εκρηκτική σκόνη/αέριο) και σε υπεράκτιες πλατφόρμες.

Μηχανήματα Επεξεργασίας​ σε περιοχές που ταξινομούνται λόγω της απελευθέρωσης εύφλεκτων διαλυτών ή αερίων.

Φόντα

Συμμόρφωση σε επικίνδυνες περιοχές:​ Επιτρέπει την ασφαλή μηχανική ενεργοποίηση όπου οι τυπικές ηλεκτρικές συσκευές ενέχουν κίνδυνο έκρηξης.

Αποδεδειγμένη και αξιόπιστη τεχνολογία:​ Βασισμένο στην απλή, ανθεκτική σχεδίαση εμβαπτιζόμενου προωστήρα λαδιού-με μακρά ιστορία σέρβις.

Εγγενής ασφάλεια:​ Η λειτουργία επιστροφής αστοχίας-ασφαλούς ελατηρίου-διατηρείται και είναι πρωταρχικής σημασίας για τη λειτουργική ασφάλεια σε περιοχές Ex.

Χαμηλή συντήρηση:​ Ο σχεδιασμός του λουτρού λαδιού-απαιτεί ελάχιστη παρέμβαση-μόνο περιοδικούς ελέγχους στάθμης λαδιού υπό κανονική λειτουργία.

Περίληψη

ΟBEd80/12 Series Explosion-Protected Electro-Hydraulic Thuster​ είναι ένας ειδικός-ενεργοποιητής ασφαλείας. Προσφέρει ισχυρή ώθηση 800 N με διαδρομή 120 mm μέσω ενός πιστοποιημένου αλεξίπυτου περιβλήματος, καθιστώντας το βασικό στοιχείο για αξιόπιστο και ασφαλές φρενάρισμα σε εκρηκτικές ατμόσφαιρες. Ο σχεδιασμός του δίνει προτεραιότητα στην εγγενή ασφάλεια, την ανθεκτικότητα και τη συμμόρφωση με τα διεθνή πρότυπα-προστασίας από εκρήξεις για το χειρισμό υλικών και τον εξοπλισμό επεξεργασίας σε βιομηχανίες υψηλού-κίνδυνου.
