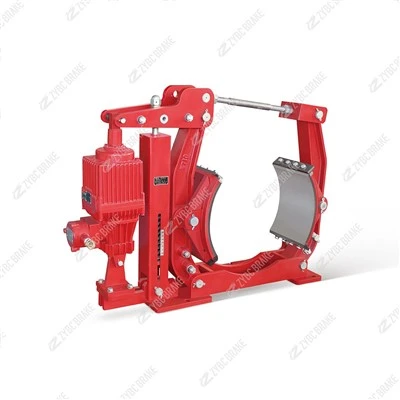

DYW200-Ηλεκτροϋδραυλικά τύμπανα με προστασία από έκρηξη σειράς 224

ΟΣειρά DYW200-224είναι απλήρες, ενσωματωμένο, με ελατήριο-σύστημα τυμπάνου πέδησης με υδραυλική απελευθέρωση​ σχεδιασμένο ειδικά για επικίνδυνα περιβάλλοντα. Σε αντίθεση με τους αυτόνομους προωθητήρες, αυτή η σειρά είναι ένα πλήρως σχεδιασμένο πακέτο φρένων που συνδυάζει έναμονάδα υδραυλικής ισχύος με προστασία από έκρηξη-(πρώην).με αταιριαστή, βαριά-δαγκάνα τύμπανου φρένου​ για την παροχή ασφαλούς, αξιόπιστης και ισχυρής πέδησης για μηχανήματα σε δυνητικά εκρηκτικές ατμόσφαιρες.

Core Concept & Design Philosophy

Αυτό δεν είναι απλώς ένα συστατικό. είναι ένα πλήρεςλύση συστήματος πέδησης​ σχεδιασμένο για να πληροί τις αυστηρές απαιτήσεις ασφαλείας για τις περιοχές της Ζώνης 1, 2, 21 και 22. Η φιλοσοφία σχεδίασης είναι αρθρωτή, διαχωρίζοντας τη μονάδα παραγωγής ενέργειας (η οποία απαιτεί αντιεκρηκτική-μόνωση) από τη μηχανική δαγκάνα φρένου. Αυτό επιτρέπει την ευέλικτη τοποθέτηση και την ευκολότερη συντήρηση.

Βασικά συστατικά:

Εκρήξεις-Προστατευμένη υδραυλική μονάδα ισχύος (HPU):Το πρόθεμα "DYW" υποδηλώνει ένα συμπαγές, πιστοποιημένο τροφοδοτικό. Περιέχει κινητήρα, αντλία, δεξαμενή και μπλοκ βαλβίδας με αξιολόγηση Ex-, όλα στεγασμένα σε πυρίμαχο περίβλημα. Είναι ο «εγκέφαλος και ο μυς» του συστήματος.

Δαγκάνα τυμπάνου φρένου:​ Το "200-224" υποδεικνύει μια μεγάλη, ισχυρή δαγκάνα φρένου (συχνά με προδιαγραφή τυμπάνου φρένου 224 mm ή παρόμοιας διαμέτρου) που δρα απευθείας στην εξωτερική επιφάνεια του τυμπάνου. Περιλαμβάνει τα παπούτσια/τακάκια φρένων, το μοχλό ενεργοποίησης και ένα ισχυρό εσωτερικό ελατήριο για ασφαλή λειτουργία.

Αρχή εργασίας (Αποτυχία-Ασφαλής από τη σχεδίαση)

Ελευθέρωση:Όταν ενεργοποιείται, το Ex HPU πιέζει το υδραυλικό υγρό. Αυτή η πίεση μεταδίδεται μέσω ενός εύκαμπτου σωλήνα υψηλής-πίεσης σε έναν υδραυλικό κύλινδρο (συχνά ενσωματωμένο στη δαγκάνα του φρένου). Το έμβολο του κυλίνδρου εκτείνεται, συμπιέζοντας το(α) ισχυρό(α) εσωτερικό(α) ελατήριο(α) και τραβώντας τα παπουτσάκια του φρένου,λύνοντας το φρένο.

Εφαρμογή:​ Με την απώλεια ρεύματος, τον τερματισμό λειτουργίας ή ένα μη αυτόματο σήμα έκτακτης ανάγκης, η HPU αποσυμπιέζεται. Η αποθηκευμένη ενέργεια στα συμπιεσμένα ελατήρια φρένων αναγκάζει το έμβολο πίσω, ωθώντας το υδραυλικό υγρό πίσω στο ρεζερβουάρ και με δύναμηπατάει το φρένο. Αυτό είναι το κρίσιμοελατήριο-εφαρμόζεται, αρχή υδραυλικής απελευθέρωσης (SAHR)..

Βασικά Χαρακτηριστικά & Προδιαγραφές

Πιστοποιημένη προστασία από έκρηξη:Ολόκληρο το συγκρότημα ηλεκτρικής και παραγωγής ενέργειας (HPU) είναι πιστοποιημένο σύμφωνα με τα πρότυπα ATEX/IECEx, συνήθως ωςEx d IIC T4 Gbγια αέρια καιEx tD A21 IP6X T135 μοίρες Dbγια τη σκόνη. Η δαγκάνα του φρένου είναι συνήθως πιστοποιημένη ως "μη-ηλεκτρική" συσκευή ή ως μέρος του συγκροτήματος.

Υψηλή ροπή πέδησης:Η ονομασία "200-224" υποδηλώνει ένα μεγάλο μέγεθος φρένου ικανό να παράγει πολύ υψηλή στατική ροπή πέδησης, κατάλληλο για βαριά φορτία, υψηλή αδράνεια ή τύμπανα μεγάλης διαμέτρου (π.χ. πλάτος τακακιών φρένων 200 mm για τύμπανο 224 mm).

Ελατήριο-Εφαρμοσμένο, Υδραυλικά απελευθερωμένο (SAHR):Αυτό είναι το καθοριστικό χαρακτηριστικό ασφάλειας. Το φρενάρισμα είναι αυτόματο και θετικό σε περίπτωση βλάβης (απώλεια ισχύος, υδραυλική διαρροή, ρήξη σωλήνα).

Αρθρωτή και ευέλικτη σχεδίαση:Το HPU μπορεί να τοποθετηθεί εξ αποστάσεως (π.χ. σε σταθερή κατασκευή), να συνδεθεί με τη δαγκάνα του φρένου (που τοποθετείται στο κινούμενο μηχάνημα) μέσω εύκαμπτων υδραυλικών εύκαμπτων σωλήνων. Αυτό απλοποιεί την εγκατάσταση και το σέρβις.

Μηχανισμός χειροκίνητης απελευθέρωσης:Το HPU ενσωματώνει μια βίδα/βαλβίδα χειροκίνητης απελευθέρωσης. Αυτό επιτρέπει στον χειριστή να απελευθερώσει μηχανικά την υδραυλική πίεση και, συνεπώς, το φρένο για συντήρηση, επανατοποθέτηση ή σε περίπτωση βλάβης της HPU.

Ρυθμιζόμενη δύναμη πέδησης:Η δαγκάνα τυπικά διαθέτει έναν μηχανισμό ρύθμισης για να αντισταθμίζει τη φθορά της επένδυσης των φρένων και να ρυθμίζει το αρχικό διάκενο αέρα.

Τυπικά τεχνικά δεδομένα

Διάμετρος τυμπάνου φρένων:​ 224 mm (πρότυπο για αυτήν τη σειρά).

Ροπή πέδησης:​ Κυμαίνεται από μερικές εκατοντάδες έως πάνω από χίλια Newton-μέτρα (Nm), ανάλογα με το συγκεκριμένο μοντέλο και τη διαμόρφωση του ελατηρίου.

Κινητήρας HPU:​ Πιστοποιημένο ex d, συνήθως 0,37 kW έως 0,75 kW, 380V/415V τριφασικό, 50Hz.

Ονομαστική πίεση HPU:~ 50-70 bar.

Χρόνος κυκλοφορίας:​ Ρυθμιζόμενο μέσω βαλβίδων γκαζιού (συνήθως 0.5 - 3 δευτερόλεπτα).

Κατηγορία προστασίας:​ IP65/IP66 για το HPU και το παχύμετρο.

Βασικές Εφαρμογές

Αυτό το σύστημα έχει σχεδιαστεί γιαβαρύ-καθήκον, ασφάλεια-κρίσιμο φρενάρισμα σε επικίνδυνες τοποθεσίεςσε:

Ανυψωτικά ορυχείων (Winders) και Μεταφορές με κλίση.

Εναέριοι γερανοί σε χημικά εργοστάσια, υπεράκτιες πλατφόρμες και διυλιστήρια.

Shipboard Cranes and Davits.

Μεγάλοι Μεταφορικοί Δίσκοι​ σε μονάδες επεξεργασίας σιτηρών, άνθρακα ή ορυκτών (κίνδυνοι έκρηξης σκόνης).

Μηχανήματα Διαδικασιών​ με μεγάλα περιστρεφόμενα τύμπανα ή βαρούλκα σε ζώνες Ex.

Φόντα

Πλήρες πιστοποιημένο σύστημα:​ Απλοποιεί τη συμμόρφωση-όλο το σύστημα πέδησης παρέχεται και πιστοποιείται ως ταιριαστό πακέτο.

Μέγιστη ασφάλεια:​ Ο σχεδιασμός SAHR εξασφαλίζει αυτόματο, θετικό φρενάρισμα σε κάθε σενάριο αστοχίας.

Υψηλή ισχύς σε συμπαγή μορφή:Η υδραυλική ισχύς παρέχει πολύ υψηλές δυνάμεις σε ένα συμπαγές HPU, επιτρέποντας μια ισχυρή δαγκάνα φρένων.

Τηλεχειριστήριο και ανθεκτικό:Η δαγκάνα του φρένου μπορεί να εγκατασταθεί σε σκληρές, εκτεθειμένες τοποθεσίες (θερμότητα, σκόνη, υγρασία), ενώ η HPU τοποθετείται σε πιο προσβάσιμο, προστατευμένο σημείο.

Περίληψη

ΟDYW200-Σειρά 224 έκρηξη-Προστατευμένο ηλεκτρο-υδραυλικό τύμπανο​ είναι ένα premium, ενσωματωμένο σύστημα πέδησης για τις πιο απαιτητικές εφαρμογές σε επικίνδυνες περιοχές. Συνδυάζει την ασφάλεια των πιστοποιημένων αντιεκρηκτικών εξαρτημάτων-, την αξιοπιστία της υδραυλικής ισχύος και την αστοχία{2}}ασφαλούς δράσης των φρένων με ελατήριο-σε ένα ενιαίο πακέτο υψηλής-ροπής. Είναι η λύση επιλογής όπου η ασφάλεια του προσωπικού, η περιβαλλοντική προστασία και η ασφάλεια του εξοπλισμού σε εκρηκτικές ατμόσφαιρες εξαρτώνται από απολύτως βέβαιες ενέργειες πέδησης.
